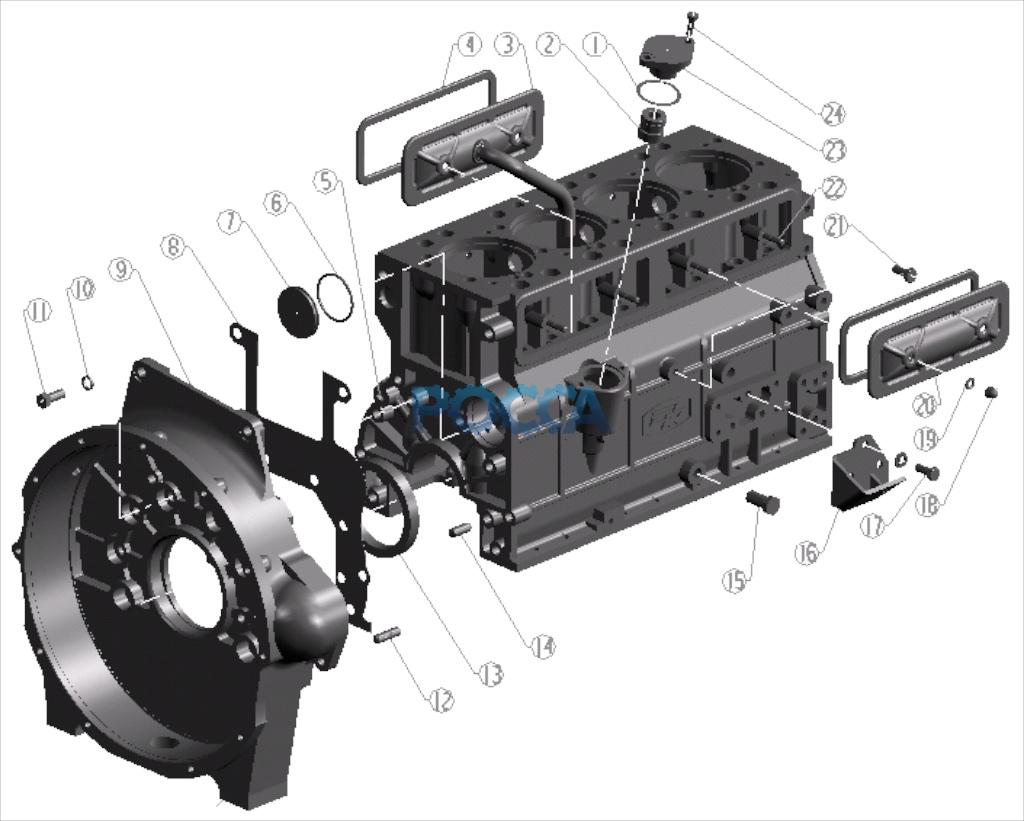

Блок цилиндров правая сторона BAW (Бав) 4100QBZL 10 Гр.Двигатель
блок цилиндров Вал распределительный
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 4100QB-01-024 | 1 | Прокладка | |||||
| 2 | 495QA-01-023 | 1 | Прижимная втулка шестерни масляного насоса | |||||
| 3 | 4100QZL-01.13 | 1 | Крышка толкателей | |||||
| 4 | 4100QB-01-057 | 2 | Прокладка | |||||
| 5 | 4100QB-03.02-005 | 1 | Пробка | |||||
| 6 | 495QA-01-016 | 1 | Уплотнительное кольцо | |||||
| 7 | 495QA-01-015 | 1 | Заглушка | |||||
| 8 | 4100QB-01-045-CW | 1 | Прокладка кожуха маховика | |||||
| 9 | 4102QBZ-01-047 | 1 | Кожух маховика | |||||
| 10 | GB93-87 | 10 | Шайба пружинная | |||||
| 11 | GB21-76 | 10 | Болт М12х 32 | |||||
| 12 | GB898-88 | 2 | Болт АМ12х25 | |||||
| 13 | DL100×125×12 | 1 | Сальник | |||||
| 14 | GB119-86 | 2 | Штифт | |||||
| 15 | 4100QBZ-11.11.02-001 | 1 | Пробка | |||||
| 16 | 4100QBZL-01.11-EQ | 1 | Кронштейн двигателя передний правый | |||||
| 17 | GB21-76 | 3 | Болт М10 х 25 | |||||
| 18 | GB923-88 | 4 | Гайка | |||||
| 19 | JB982-77 | 8 | Шайба | |||||
| 20 | 495QA-01-056 | 1 | Крышка | |||||
| 21 | GB3541-83 | 3 | Болт | |||||
| 22 | GB898-88 | 4 | Шпилька | |||||
| 23 | 4100QB-01-025A | 1 | Крышка | |||||
| 24 | GB21-76 | 2 | Болт |
